聚丙烯纤维
文章作者：羟丙基甲基纤维素 更新时间：2017-06-09
聚丙烯纤维-介绍
聚丙烯纤维于1960年由意大利蒙特卡蒂尼公司首先实现工业化生产，80年代中期，聚丙烯纤维世界年产量已超过1Mt，有40多个国家生产。
生产聚丙烯纤维的原料还只限于等规聚丙烯，其等规定为97％～98％,不能低于96％,平均分子量为180000～300000,结晶度在65％以上,热分解温度为350～380℃，熔点为158～。

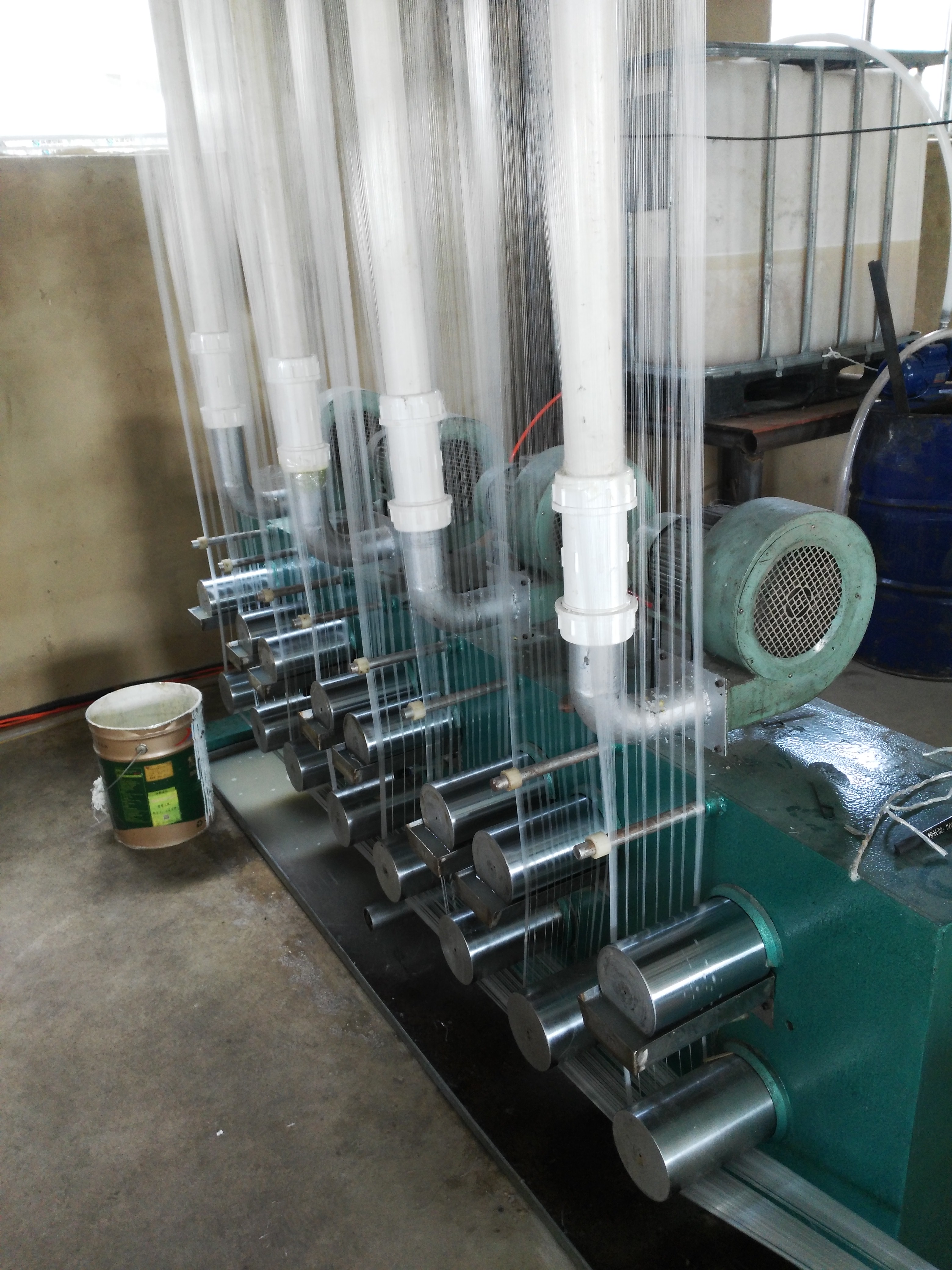

聚丙烯纤维是采用改性母料添加到聚丙烯切片中进行共混、纺丝、拉伸而制成的。聚丙烯纤维经过特殊的防静电及抗紫外线处理，使纤维在混凝土中分散均匀，能长期发挥其功效；聚丙烯纤维“Y”截面增加了纤维表面积；纤维经过化学和物理改性处理，表面粗糙多孔，大大提高了纤维与水泥基集料的结合力。纤维通过减少混凝土的原生裂缝的发生和数量来改善混凝土的性能，与混凝土骨料、外加剂、掺和料、水泥不会有任何冲突和化学反应，因此与混凝土材料有良好的适应性。
聚丙烯纤维作用机理
水泥混凝土在硬化过程中，水泥和水的水化物反应，引起混凝土体积的收缩，在后期又由于混凝土内自由水分蒸发引起干缩，这些收缩应力超出水泥基体的抗拉强度就会在混凝土内部产生微裂缝。微裂缝发展约70%是在3-7d凝胶期内完成，此时混凝土的抗拉强度小于1MPa。在混凝土中加入强韧系列混凝土砂浆用纤维后，纤维能轻易迅速均匀分散在混凝土中形成一种乱向支撑体系，分散了混凝土的定向应力，阻止混凝土中原生裂缝的发生和发展，消除或减少原生微裂缝的数量和尺度，大大提高了混凝土防裂抗渗能力，改善混凝土韧性，从而延长混凝土的使用寿命。另外由于纤维本身具有一定的强度，纤维均匀分散在混凝土中并形成的锚固作用，其在瞬间可吸收一定的破坏能量。

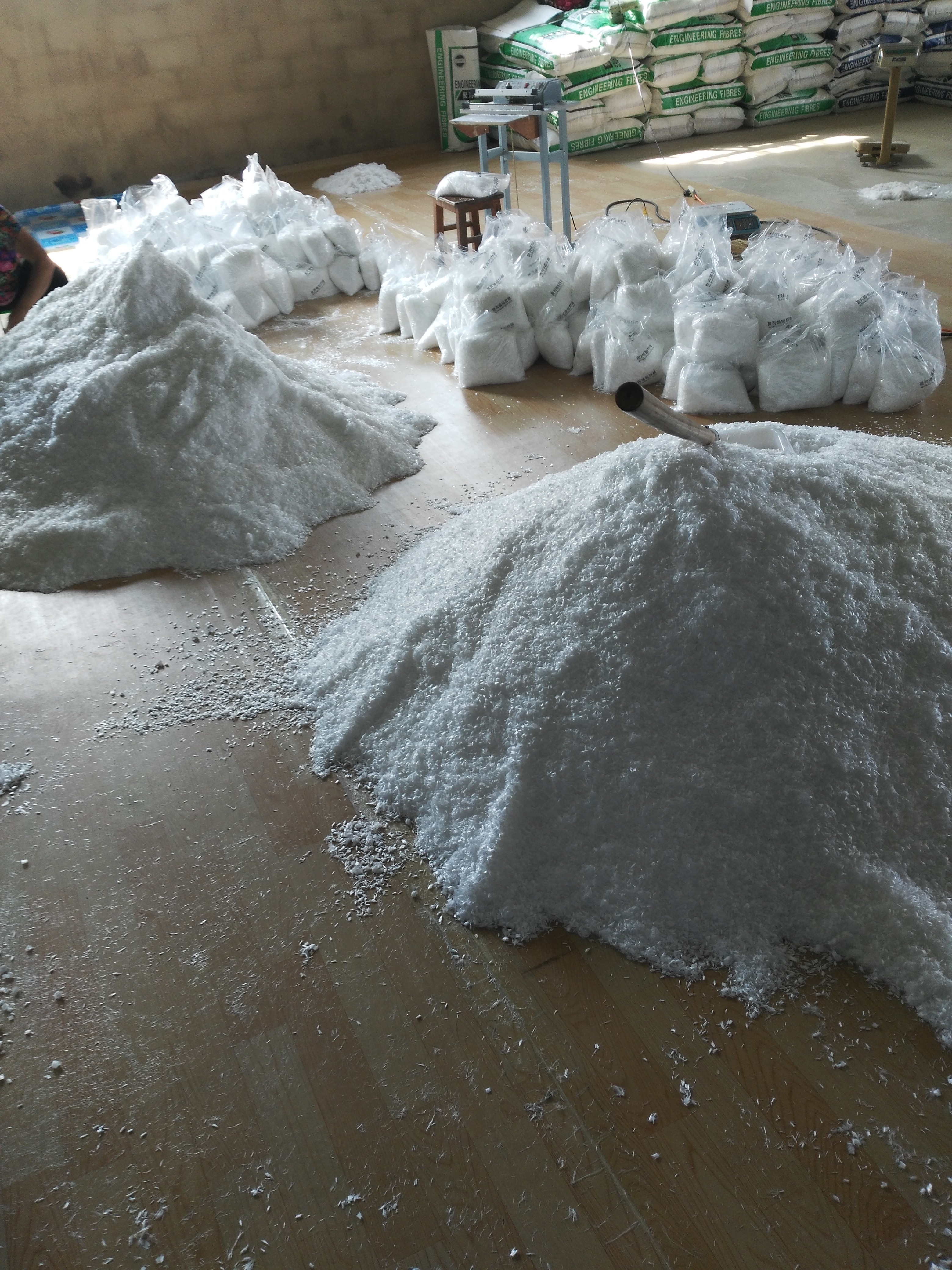

一、产品理化性能指标
|
材质：改性聚丙烯、聚丙烯腈、聚酯纤维； |
纤维类型：I型白色束状单丝、II型白色网状； |
|
规格：6mm～19mm； |
当量直径：20～48um；150～180um |
|
断裂强度：≥350Mpa； |
弹性模量：≥3500 Mpa； |
|
抗碱能力：抗拉强度保持率不小于99％； |
断裂延伸率：8%～30%； |
|
分散性：良好； |
抗低温性：经-78℃实验检测纤维性能无变化； |
二、产品主要技术性能及特点
1.优良的化学物理性能
2.有效提高混凝土/砂浆的抗裂能力
3.大大提高混凝土/砂浆的防水抗渗性能
4.抗冲击能力及抗震能力
5.增强混凝土抗冻能力
6.提高混凝土/砂浆抗冲耐磨性
7.提高喷射混凝土的强度和减少回弹损失率
8.改善混凝土的耐火性，提高抗爆功能
三、产品用途
1.道路混凝土：高速公路路面、收费站、机场跑道、停机坪、路面桥梁铺层、停车场等；
2.水泥制品：保温/隔热墙板，泡沫混凝土，水泥预制板等；
3.喷射混凝土/砂浆：隧道衬砌等薄壁结构，基坑支护、加固等；
4.工业、民用建筑混凝土/砂浆刚性抗裂自防水：高层建筑的地下室底板、侧墙、顶板、转换梁，货仓、厂房底板，面板坝、码头、泻洪道、导流孔、隧道、矿井、地铁等墙面和顶面，水池、化污池、水渠道，屋面、外墙抹灰等。
四、使用方法
不需要改变混凝土配和比设计，纤维的作用不影响水泥的水化作用，它的作用纯粹是机械作用，与混凝土的各种材料及外加剂均能混拌。
1.掺量：混凝土中SY-A阻裂纤维加入0.6 kg/m3～1.8kg/m3，通常用量为混凝土0.6 kg/m3～0.9kg m3/，砂浆中掺入0.6 kg/ m3～1.2kg/ m3。与我司生产的膨胀剂/防水剂双掺效果更好；
2.长度选择：一般为6mm～19mm，可根据用户的需要生产不同直径和长度规格的产品；
3.搅拌时间：通常情况下，搅拌时间不变或比常规混凝土搅拌时间略有延长；
4.混合进程：阻裂纤维在加入干料（砂浆、水泥）之后，加水之前投入；
5.养护方面：加入聚丙烯纤维养护要求，需按国家及行业的施工规范进行；但和膨胀剂/抗裂防水剂双掺的补偿收缩纤维混凝土，建议水中养护时间≥14d；
6.施工方面：SY-A阻裂纤维的加入会增加拌合料的粘稠度，使坍落度略有降低，每个工程需要不同坍落度，所以在工程使用前应通过实验来调节坍落度；如果坍落度不能满足施工要求时，不应增加用水来提高坍落度，而应采用塑化剂或减水剂来提高坍落度已满足施工要求；
7.砂浆腻子等抗裂、抗渗场合宜选用当量直径较细的单丝纤维，按照骨料颗粒度确定合理的纤维长度，较大的长径比有利于纤维的增强增韧作用，较小的长径比有利于纤维的分散。腻子用纤维长度一般为3 mm，砂浆用纤维为5-10 mm，当砂浆砂子粒径为5 mm时可选用纤维12-25 mm，当混凝土石子粒径达20 mm时可选用19-55 mm网状纤维。
8.使用时纤维随骨料同时加入搅拌机，但要防止纤维聚集在搅拌叶片与挡板之间发生堵塞。通常情况搅拌时间略有延长，粗骨料加入有利于纤维的分散，集料撞击使有一定弹性的网状纤维撕裂张开成为乱向分布的单根纤维，但过长的搅拌时间会影响纤维强度。
9.由于纤维的加入会使混凝土塌落度和扩展度降低。如果塌落度不能满足施工要求时, 应适当采用塑化剂或减水剂来提高塌落度, 以满足施工要求。
10.施工和养护如同普通混凝土，无特殊要求。
11.不可作为结构性加强材料使用, 不能取代结构性的加强材料单独用于解决沉降和受强大外力冲击抗裂的场合。
返回列表
上一篇：聚丙烯纤维
下一篇：HPMC厂家-高粘纤维素
最新公告：
